SSD-Dock für den Mac Mini (2024)

Seit heute ist Apples neuer Mac Mini im kleineren Format zu haben. Zwar hat Apple beim Arbeitsspeicher in der Basisausstattung aufgesattelt und startet nun bei 16 statt 8 GB. Bei der SSD bleibt es aber bei überschaubaren 256 GB Kapazität. Auch bei meinem alten Mac Mini habe ich mir da einfach mit einer günstigen 1 TB externen SSD geholfen, die samt Adapterkabel nicht mal 80 Euro gekostet hat.

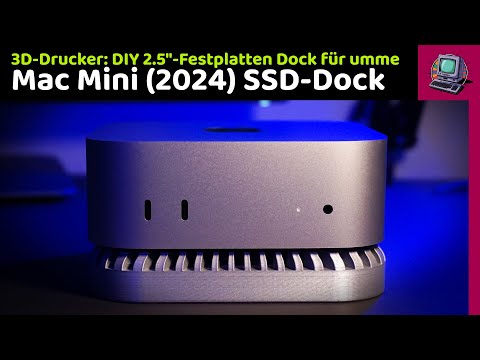

In Fusion habe ich mir daher ein kleines Dock gebastelt, welches die SSD umschließt und das Ganze so doch etwas netter aussehen lässt als wenn die Festplatte einfach so hinter oder auf dem Mac Mini verschwinden würde. Wenn ich das ebenfalls drucken wollt, findet ihr hier alles was ihr dazu braucht.

3D-Druck Dateien

Hier könnt ihr die STL-Dateien herunterladen, um euer Dock zu drucken. Ich empfehle PETG als Filament, damit durch die Abwärme der SSD oder des Mac Mini keine Verformungen entstehen. Gedruckt habe beide Teile mit einem Infill von 20% und „Standard Quality“, also 0.2er-Auflösung.

SSD Case (Version 1)

Für den kleinen Steg beim Case sind Supports nötig. In Cura habe ich hier Tree-Strukturen gewählt, die sich sehr gut im Nachgang entfernen ließe. Dies ist die Version, die auch in meinem Video gezeigt wird.

SSD Case (Version 2)

Inspiriert durch einen Kommentar unter dem Video (Dank an „vjwunderkind“) lege ich noch eine zweite Version nach. Diese hat an der Position des leicht versteckten Ein-/Aus-Schalters eine Aussparung. So ist es möglich, den Mac Mini auch ohne ihn Anheben zu müssen einzuschalten. Die Druck-Settings bleiben die Gleichen wie bei Version 1.

Mac Mini Teller

Hier wurde ebenfalls mit einem Infill von 20% gedruckt. In Cura habe ich die klassischen Support-Strukturen gewählt, die die Unterseite des Tellers gestützt haben.

Fusion 360 Projekt

Für alle die das Projekt selbst gerne für sich anpassen möchten, findet sich hier noch das Projekt als Fusion 360 Archivdatei.

Zusammenbau

Viel gebaut werden muss diesmal nicht: Die SSD liegt auf kleinen Noppen auf, welche sie am Platz halten. Von oben liegt dann der Teller auf. Dieser hält die SSD „fest“, liegt aber nicht direkt auf um einen gewissen Luftfluss zu ermöglichen. Der Mac Mini wird dann einfach auf dem Teller platziert und hinten im besten Fall mittels USB-C auf SATA-Adapter an die SSD angeschlossen. Fertig!

Ein bisschen Glanz

Wenn ihr das farbliche passende Filament habt, sieht das Dock auch bereits einfach so ausgedruckt in meinen Augen richtig gut aus. Da mein Grauton etwas weit vom Silber des Mac Mini weg war, habe ich mich dazu entschieden den Druck mit Primer und einem silbernen Sprühlack zu bearbeiten. Mit dem Ergebnis bin ich sehr zufrieden.
